在半导体中有出色表现的电磁屏蔽螺旋管

       在半导体器件向纳米级、高集成度演进的过程中，电磁干扰（EMI）已成为威胁器件性能与制造精度的关键隐患。电磁屏蔽螺旋管凭借独特的结构设计与材料特性，在抵御电磁干扰、平衡屏蔽效能与器件性能方面展现出卓越价值，成为半导体制造与封装环节的核心防护组件。​

一、技术内核：螺旋结构的屏蔽机理与材料优势​

       电磁屏蔽螺旋管的出色表现源于其 “结构 - 材料” 协同的设计逻辑，既实现高效电磁阻隔，又兼顾环境适应性与器件兼容性。​

1. 屏蔽原理：基于电磁感应的干扰抵消机制​

       螺旋管的核心工作原理是利用电磁感应效应实现干扰能量的吸收与消散。当外界电磁场穿透螺旋管时，会在导电螺旋结构中激发感应电流，该电流产生的反向磁场与入射磁场相互抵消，从而削弱甚至消除干扰信号的影响。这种机制对宽频率范围的干扰均有效，从半导体制造中常见的 9kHz 低频磁场干扰，到高频射频干扰（RFI）均可实现精准屏蔽。​

       对于集成螺旋电感器的半导体装置，传统屏蔽层易因电磁感应生成回旋电流，导致电感器自感（L）降低、Q 值劣化。而创新型螺旋管屏蔽结构通过在屏蔽层中央设置开口部（占对应区域面积的 50％-90％）及延伸缝隙，既阻断了闭合电流路径，又保留了 90％ 以上的屏蔽效能，实现屏蔽与器件性能的双重优化。​

2. 材料体系：导电性与环境耐受性的平衡​

主流屏蔽螺旋管采用三类核心材料，适配不同半导体场景需求：​

       铍铜：兼具高导电性与优异弹性，镀锡处理后导电率进一步提升，屏蔽效能可达 86-165dB，且抗永久压缩形变能力强，适用于半导体封装等需长期稳定接触的场景。​

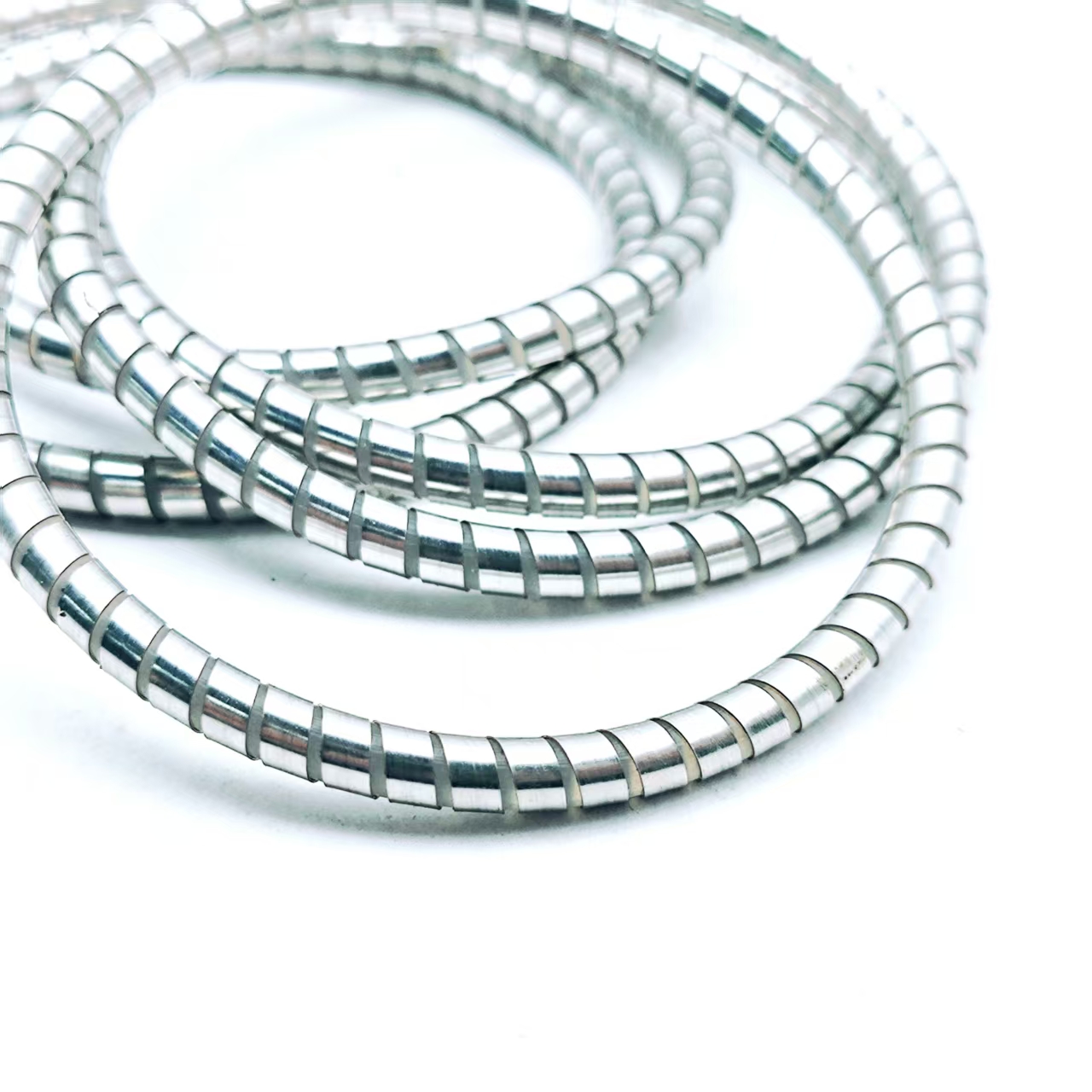

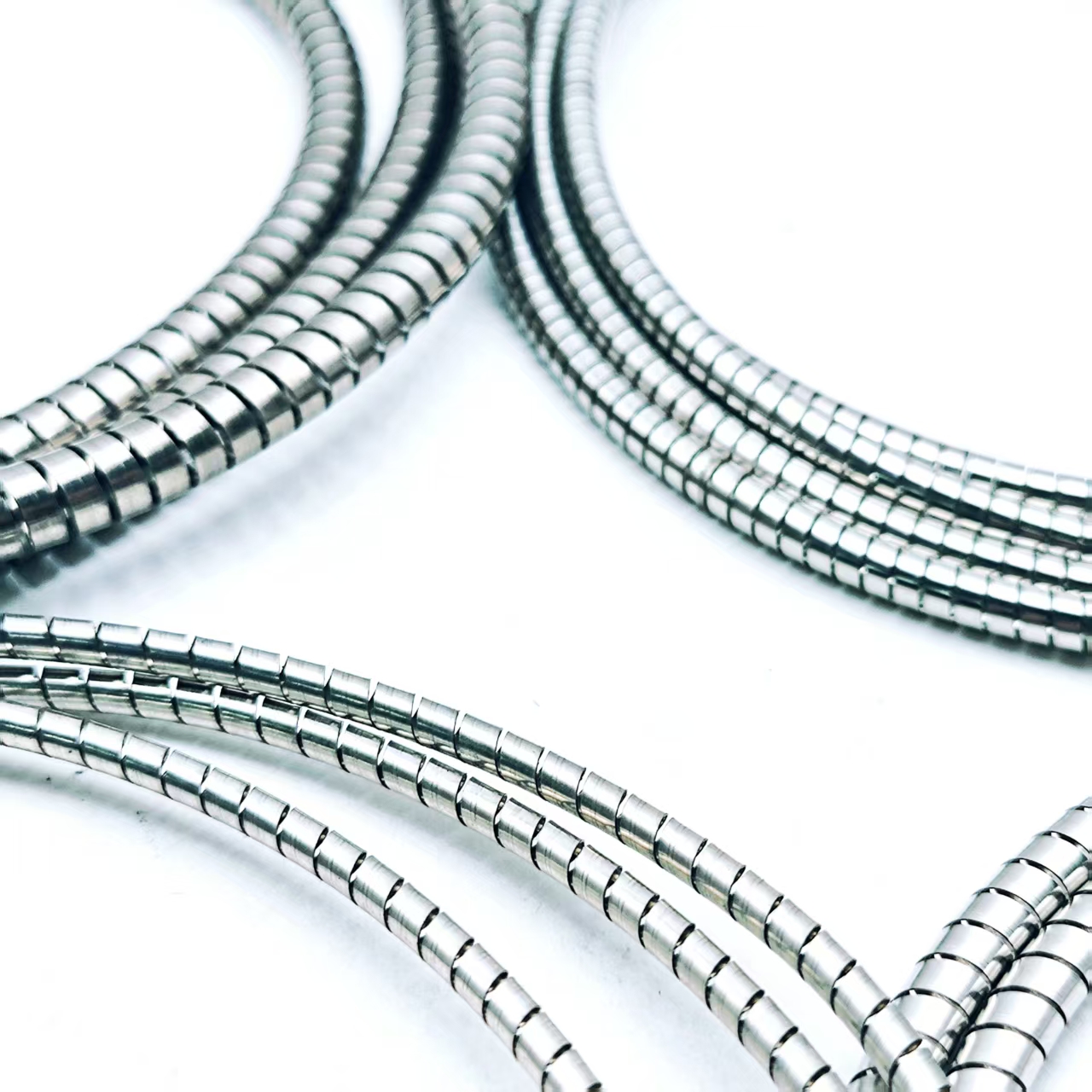

       不锈钢：低成本方案中的优选材料，1GHz 频率下屏蔽效能超 95dB，抗压性能突出，广泛应用于商用半导体设备的批量生产场景。​

       复合材质：如导电硅胶与导电布的组合、石墨烯芯壳结构等，其中石墨烯覆铜芯设计可高效消散静电放电（ESD）电荷，进一步抑制串扰干扰，已在星科金朋的专利技术中得到应用。​

       这些材料均具备宽温域适应性，多数产品可在 - 40°C 至 120°C 范围内保持性能稳定，满足半导体制造中光刻机、电浆蚀刻机等设备的严苛工况要求。​

二、核心性能：定义半导体级屏蔽标准​

在半导体领域，屏蔽螺旋管的 “出色表现” 需通过屏蔽效能、兼容性、可靠性三大维度的量化指标来验证。​

1. 超高屏蔽效能覆盖全频率需求​

       不同材料的螺旋管形成互补的效能体系：铍铜螺旋管凭借精密螺旋结构与高导电率，在微波频段可实现 165dB 的屏蔽效果，相当于将干扰信号衰减至原强度的 10⁻¹⁶.⁵倍；不锈钢螺旋管虽成本更低，仍能在 1GHz 高频下达到 95dB 以上效能，完全满足数字芯片与模拟电路的干扰防护需求。这种效能优势使其能有效解决电子显微成像设备（TEM、SEM）的电子束偏移问题，将成像误差降低 40％ 以上。​

2. 与器件设计的高度兼容性​

屏蔽螺旋管的结构设计可灵活适配半导体封装与制造的复杂场景：​

       封装适配：在系统级封装（SiP）中，螺旋管可实现局部区域的精准屏蔽，避免高密度线路间的电容性、电感性耦合；倒装芯片封装中，其可与背面金属化散热技术协同，在提供屏蔽的同时，将散热效率提升 25％。​

       安装灵活：部分产品采用中部镂空底板与 10°-80° 倾斜外边框设计，可直接嵌入封装沟槽，接触电阻低于 50mΩ，确保屏蔽回路的稳定导通。​

3. 极端环境下的长期可靠性​

       半导体制造环境中的温度波动、机械振动与化学腐蚀对屏蔽组件提出严峻考验。优质螺旋管通过三项关键设计保障可靠性：边缘涂覆工艺使其在盐雾环境中耐腐蚀寿命超 5000 小时；内置 PVC 内芯的中等弹力型号可承受 10 万次以上压缩循环无永久形变；与硅橡胶结合的复合结构还能实现 IP67 级环境密封，兼顾电磁屏蔽与防尘防水需求。​

三、应用：贯穿半导体制造与封装全链条​

屏蔽螺旋管的应用已渗透到半导体产业的核心环节，从前端制造到后端封装均发挥不可替代的作用。​

1. 制造设备的干扰防护​

       半导体制造车间存在多源电磁干扰：电浆蚀刻机的电磁搅拌器产生低频磁场，光刻机音圈驱动平台释放高频信号，吊顶式单轨系统形成 9kHz 磁场干扰。在这些设备的腔体接缝与线路接口处安装不锈钢螺旋管衬垫，可将设备内部电磁泄漏降低 99％，同时阻断外部干扰对精密传感器的影响，使晶圆蚀刻精度误差控制在 ±1nm 以内。​

2. 测试设备的精度强化​

       电子显微成像设备对电磁干扰极为敏感，磁场干扰会导致电子束偏移，使成像分辨率下降。在 TEM 与 FIB-SEM 的镜筒与样品室连接部位使用易装型螺旋管（不锈钢芯 + 背胶发泡氯丁橡胶），可将成像模糊度降低 60％，显著提升故障分析的准确性。

       在半导体进入 3nm 及以下制程的时代，电磁屏蔽螺旋管已从辅助组件升级为核心保障器件。其通过材料创新、结构优化与工艺升级，既解决了纳米级器件的电磁干扰难题，又实现了屏蔽效能与器件性能的平衡。屏蔽螺旋管将在半导体的发展中发挥更为关键的作用。​
